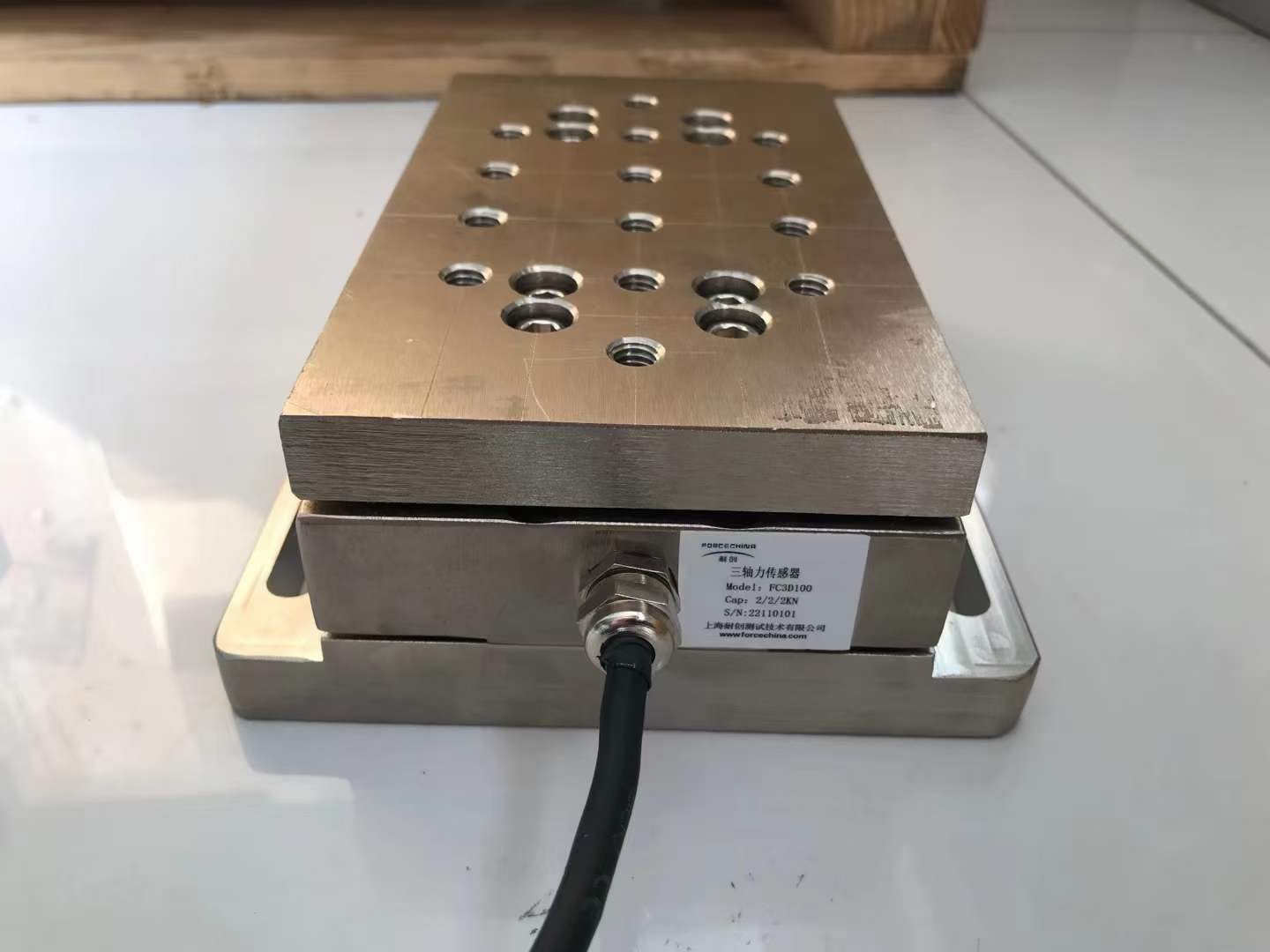

測力臺由上夾板、傳感器和下夾板三部分組成，測試系統由放大模塊、 采集模塊及PC端軟件組成。

傳感器按照客戶要求均勻分布在上下夾板之 間，通過每個傳感器的輸出信號可以得到整個平臺的測試數據。 測試平臺廣泛應用于研究仿生模擬、仿生運動力學、康復力學檢測、道路載荷譜測車輪受力檢測、假人碰撞測試； 流體力學、風洞模型測試、航天航海推進器動力學測試； 其他通用試驗設備等多種領域。

多分量測力平臺

技術參數

傳感器材料 鋁合金/不銹鋼 尺寸材質可定制

傳感器量程： 0.2-500KN(10-2KNm) KN(Nm)

靈敏度： 0.5-2.0 mV/V

非線性誤差： 0.1-0.3 %F.S.

滯后性誤差： 0.20 %F.S.

重復性誤差： 0.20 %F.S.

綜合精度 ：1.0 (力矩2.0) %F.S.

偏心加載串?dāng)_ <1.0 %F.S.

零點溫度漂移 0.20 %F.S./10℃

使用溫度范圍 -20~75 ℃ 10

防護等級 IP65 12

接線方式 按定義(4芯屏蔽) 視不同規格
